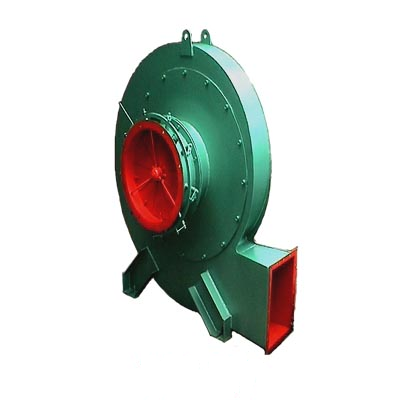

產品名稱：鍋爐風機Y9-27

風機產品概述
1.用途
       Y9-27低噪聲鍋爐風機是為適應燃用各種煤質并配有消煙除塵裝置的（1、2、4T/H）工業鍋爐配套而高等的。凡進氣條件相當，性能又相適應者均可選用。但最高溫度不得超過250°C，且在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。
2.型式
        （1）引風機制成單吸入，機號有№5、6.38、9四種。
        （2）引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。
        （3）風機的出口位置以機殼的出風口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號，請在訂貨時向我們提出。
3.特點
        （1）由于不可能用一個系列，故采用多個專用系列去適應用戶不同的需要。
        （2）引風機使用范圍內的加權平均效率高。
        （3）噪聲低，在運行工況內確保小于85分貝。
        （4）對于不同噸位引風機均同時配備了D式（直聯）與C式（皮帶）傳動兩種，其中Y8-24、Y10-21為D或C式傳動，Y10-24為C式傳動，D式傳動的機號稍大，轉速低（n=1450r/min)有更佳的耐磨性，C式傳動機號稍小，轉速稍高（n=1750～2100r/min),但均以最小線速度達到所需壓力，以得降噪與耐磨。
        （5）采用兩相流動的一些分析結果，從流產形式上考慮了耐磨。
        （6）說明書的編寫，為便于用戶選型，同時標明配用噸位與對應風機系列、型號。運轉平穩、可靠、葉輪經靜、動平衡，并有整體結構和分體結構兩種型式，整機平衡，總之，用戶可以從該群體中選項到不同要求的各種風機。
4.結構
       風機由葉輪、機殼、進風口、傳動部、整體托架等部分組成。
        （1）葉輪：Y10-21、Y10-24系列葉輪均用16Mn制造。Y8-24為16個長葉片。Y10-21、Y10-24均為12長葉片和平共處短葉片，共24個葉片組成，均為前彎葉片，焊接于弧錐形前盤與平板后盤中間，經靜動平衡校正和超盍試驗，運轉平穩可靠。
        （2）機殼：用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。
        （3）進風口：進風口為斂散式整體結構，用螺栓因定于機殼入口一側。
        （4）調節門：調節門是引風機的附件，用以調節風機流量，№5為蝶板形，№6.3～9為花瓣形葉片，軸向安裝于進風口前。由于采用了外部傳動結構，轉動靈活方便。調節范圍由0°（全開）到90°（全閉）。調節門的扳把位置從進風口方向看在右側，對“右”旋風機，扳把從下往上扒是由全閉到全開方向，對“左”旋風機扳把從上往下拉是由全閉到全開方向，為使調節門各部正常工作，必須搞好潤滑，潤滑脂用二硫化鉬高溫（260°C）潤滑脂，負機在高溫時仍能保證潤滑作用。
        （5）傳動組：由主軸、軸承箱、皮帶輪、聯軸器等組成。一軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，順加裝輸水管。耗水量隨環境溫度不同而異，一般按0.5～1立方米/h考慮軸承箱裝有溫度計和油位批示器，潤滑油采用30#機油，加油量按油位標志要求實施。

風機外形尺寸：

風機性能參數與選用件表:

機號	傳動方式	轉速 r/min	序號	全壓		流量 m³/h	內效率 %	軸功率 kw	所需功率 kw	電動機
				Pa	mmH₂O					型號	功率 kw
5	C	2030	1 2 3 4 5 6 7	1854 1824 1775 1706 1638 1550 1461	189 186 181 174 167 158 149	3005 3381 3757 4132 4508 4884 5259	77.2 78.2 77.2 75.1 72.1 68.6 65.1	2.10 2.30 2.52 2.74 3.00 3.22 3.45	2.74 3.00 3.28 3.54 3.89 4.19 4.48	Y112M-4	4
										Y132S-4	5.5
5	C	2180	1 2 3 4 5 6 7	2138 2099 2040 1971 1893 1785 1687	218 214 208 201 193 182 172	3227 3630 4034 4437 4841 5244 5647	3227 3630 4034 4437 4841 5244 5647	2.61 2.85 3.12 3.41 3.71 4.00 4.29	3.39 3.70 4.06 4.42 4.83 5.19 5.57	Y112M-4	4
										Y132S-4	5.5
5	C	2240	1 2 3 4 5 6 7	2256 2216 2158 2079 1991 1883 1785	230 226 220 212 203 192 182	3315 3730 4145 4559 4974 5389 5803	77.2 78.2 77.2 75.1 72.1 68.6 65.1	2.83 3.10 3.39 3.69 4.02 4.33 4.65	3.64 4.03 4.41 4.80 5.23 5.63 6.04	Y112M-4	4
										Y132S-4	5.5
										Y132M-4	7.5
6.3	C	1820	1 2 3 4 5 6 7	2393 2363 2305 2226 2148 2050 1942	244 241 235 227 219 209 198	5389 6063 6737 7411 8084 8758 9432	79.4 80.3 79.4 77.5 74.8 71.6 68.5	4.75 5.21 5.71 6.22 6.78 7.33 7.81	6.17 6.78 7.43 8.09 8.82 9.52 10.16	Y132M-4	7.5
										Y160M-4	11
6.3	C	1950	1 2 3 4 5 6 7	2746 2707 2648 2560 2452 2344 7226	280 276 270 261 252 239 227	5774 6496 7218 7940 8661 9383 10105	79.4 80.3 79.4 77.5 74.8 71.6 68.5	5.83 6.40 7.03 7.66 8.36 8.98 9.60	7.59 8.32 9.14 9.96 10.87 11.67 12.48	Y160M-4	11
										Y160L-4	15
6.3	C	2030	1 2 3 4 5 6 7	2972 2932 2569 2766 2668 2550 2413	303 299 292 282 272 260 246	303 299 292 282 272 260 246	79.4 80.3 79.4 77.5 74.8 71.6 68.5	6.57 7.22 7.92 8.62 9.40 10.17 10.83	8.54 9.38 10.29 11.21 12.21 13.22 14.08	Y160M-4	11
										Y160L-4	15
8	C	1620	1 2 3 4 5 6 7	3403 3344 3256 3158 3030 2883 2726	347 341 332 322 309 294 278	9823 11051 12279 12507 14735 15963 17190	78.4 79.3 78.4 76.5 73.6 70.3 67.0	12.46 13.62 14.91 16.29 17.73 19.14 20.45	16.20 17.71 19.38 21.19 23.05 24.88 26.58	Y180L-4	22
										Y200L-4	30
8	C	1740	1 2 3 4 5 6 7	3823 3854 3756 3638 3491 3324 3138	40 93 383 371 356 339 320	10551 11870 13180 14508 15826 17145 18464	78.4 79.3 78.4 76.5 73.6 70.3 67.0	15.43 16.86 18.47 20.17 21.94 23.70 25.28	20.06 21.92 20.01 26.22 28.53 30.81 32.86	Y180L-4	22
										Y200L-4	30
										Y225S-4	37
8	D	1450	1 2 3 4 5 6 7	2726 2677 2609 2530 2422 2305 2177	278 273 266 258 247 235 222	8793 9892 10991 12090 13189 14288 15387	78.4 79.3 78.4 76.5 73.6 70.3 67.0	8.66 9.46 10.36 11.33 12.30 13.27 14.17	11.26 12.30 13.47 14.73 15.99 17.25 18.42	Y160L-4	15
										Y180M-4	18.5
9	D	1450	1 2 3 4 5 6 7	3462 3423 3334 3236 3119 2972 2824	353 349 340 330 318 303 288	12519 14084 15649 17214 18779 20344 21909	79.5 80.3 79.5 77.6 74.9 71.8 68.6	15.45 17.01 18.60 20.34 22.15 23.85 25.56	20.08 22.11 24.18 26.44 28.80 31.01 33.23	Y200L-4	30
										Y225S-4	37
